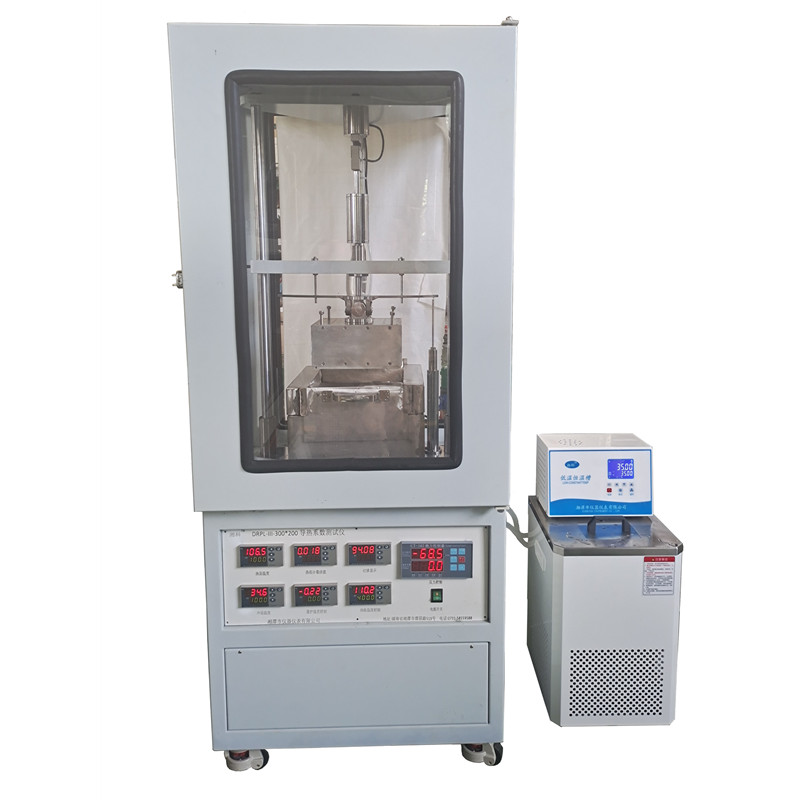

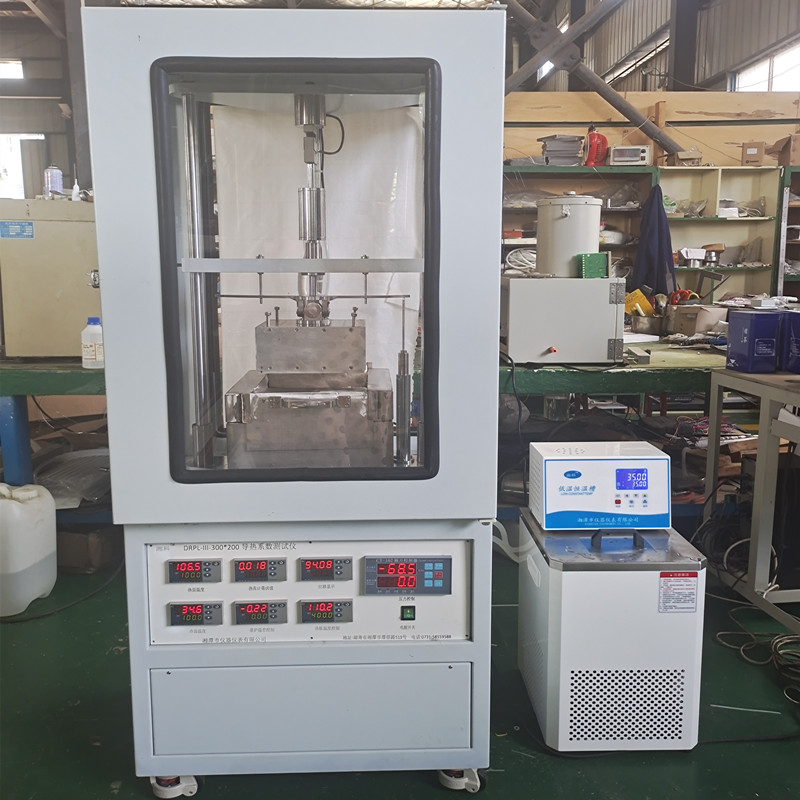

平板導熱系數儀湘科DRPL-III系列隔熱保溫材料導熱系數測試儀 防護平板熱流計法
一、 概述
該系列儀器采用國際上流行的熱流計檢測導熱系數和熱阻方法，配計算機實現全自動檢測，生成實驗報告。適用于保溫材料、耐火材料等低導熱性材料等的導熱性能測試，加配試樣框可做粉體材料檢測，廣泛應用在大專院校、科研院所、質檢、廠礦。
本儀器參考標準：GB/T10295-2008 （絕熱材料穩態熱阻及有關特性的測定 熱流計法）及ASTM C518-04用熱流計法測定穩態熱通量和熱傳遞特性的試驗方法、 ASTM E1530-06用保護的熱流計技術評定材料的耐傳熱性能的測試標準。
- 系統組成：
- 熱面加熱器，高精度程控表控溫，波動小于0.2度，熱面測溫分辯率0.01℃。
- 冷面采用恒溫水槽控溫，波動小于0.05度，冷面測溫分辨率0.01℃。
- 可根據客戶要求選配進口熱流傳感器(選配項，費用另計）。
三、 主要參數：
1、導熱系數測試范圍：0.0010~3.0W/MK;
2、熱面溫度范圍：室溫~99.99℃（常用規格）；
室溫~300℃（訂做規格一）;
室溫~500℃（訂做規格二）；
（注：可根據客戶要求訂做不同溫度范圍）
3、冷面溫度范圍：0-99.99℃;
4、試樣尺寸： DRPL-III-300: 300×300×（5-50）mm（常用規格）,
DRPL-III-250: 250×250×（5-40）mm（訂做規格一）；
DRPL-III-200×300:200×300×（10-50）mm（訂做規格二）
DRPL-III-400×600:400×600×（10-80）mm（訂做規格三）
DRPL-III-600:600×600×（10-100）mm（訂做規格四）
（注：可根據客戶要求訂做不同樣品尺寸規格）
5、分辨率：0.001wm/k;
6、測試精度：優于3%±0.0005 W/MK;
7、帶自動測厚、讀厚功能,自動加壓、讀壓功能，電動加卸載，速度可調，可設定所測材料壓力，加壓裝置平穩；可檢測不同壓力狀態下的導熱系數及熱阻。
8、測試部分用透明有機玻璃防風罩，側開門，可看到儀器內的測試情況。
9、壓力測量范圍：0～1000N，分辨率0.1N；
10、采用高精度位移傳感器測量樣品厚度，測量范圍：0～50.00mm或0～100.00mm（注：不同尺寸規格選用不同量程范圍的位移傳感器）。
11、電壓：220V，50HZ。
四、儀器成套性
1、DRPL-III系列導熱系數測試儀主機1臺；
2、測試軟件（含通信接口）1套；
3、恒溫水槽及其控制器1套；
4、電腦1臺（按合同配置）。
