平板導熱系數儀湘潭湘科FHY-C斜坡法防滑系數測定裝置
該裝置滿足GB/T 23458-2009《廣場用陶瓷磚》中5.9防滑性和GB/T 23266-2009《陶瓷磚》中6.17防滑坡度、GB/T37798-2019“陶瓷磚防滑等級評價”中的附錄C斜坡法臨界角試驗方法，防滑性能等級劃分及試驗方法對陶瓷防滑系數的檢測要求。
1試驗原理：

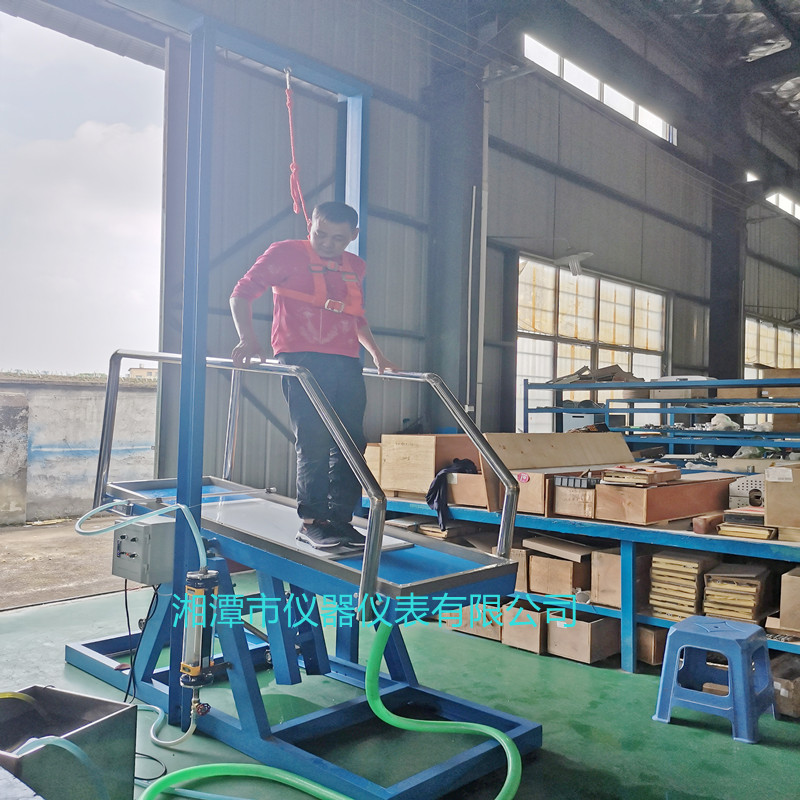

試驗人員在用試件鋪成的有一定坡度的斜而上來冋行走，行走過程中逐漸増加斜坡的角度直至能 夠在斜坡上安全行走的極限角度.以此作為臨界角反映試件表面的防滑程度。
2試驗裝置與材料
2.1試驗裝置

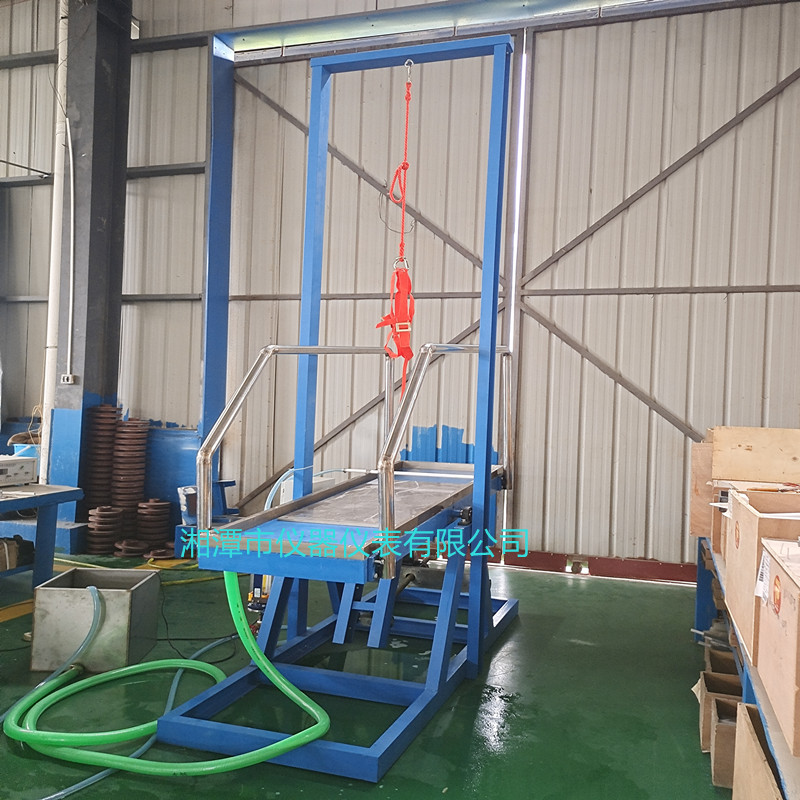

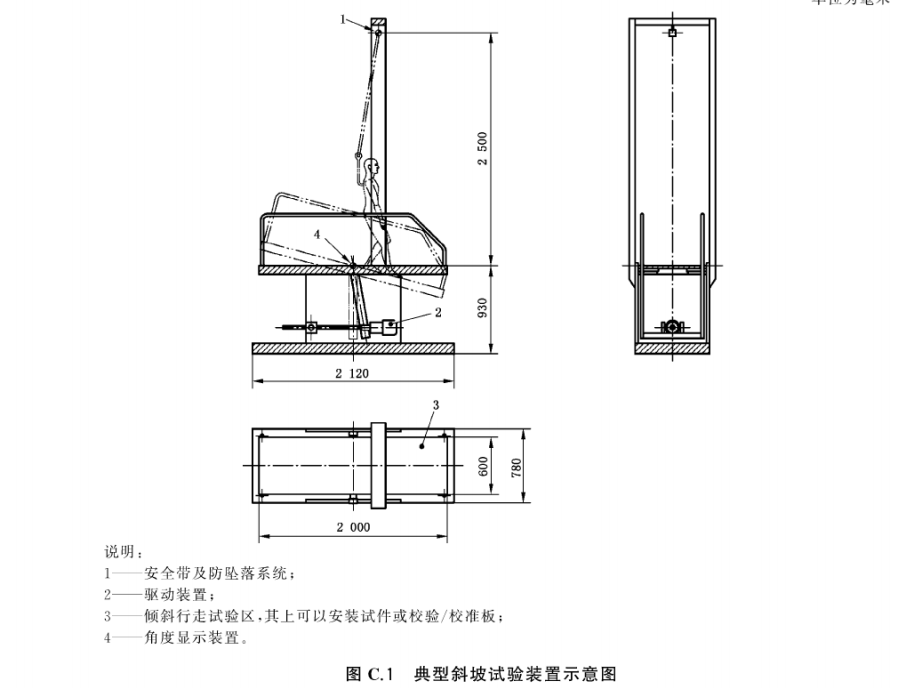

試驗裝置主要由一個上面能安放試件、兩旁有護欄、上方有安全帶等安全裝置的寬約600 mm、長約2000 mm的平臺構成。平臺受試驗人員控制，能從水平位置開始在0°?45°之冋連續轉動、轉角精度±0.2°.因試驗人員在上面行走而對角度的影響不應超過±0.5°，平臺還配套有在試驗期間能以(6.0±10)L/min的流速將洗滌劑溶液大致均勻噴灑在試件表面的噴水裝置。試驗裝置示意圖見圖C.1。
C2.2試驗材料

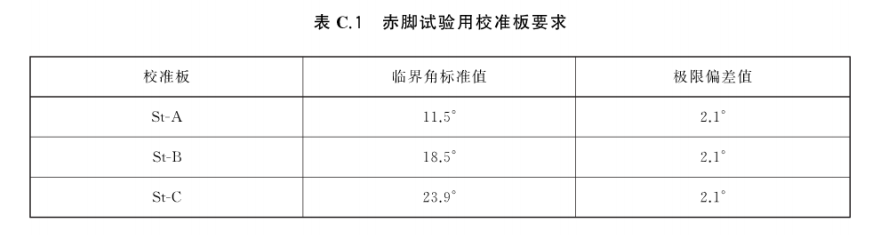

C2.2.1 三塊赤腳試驗校準板，見下表1

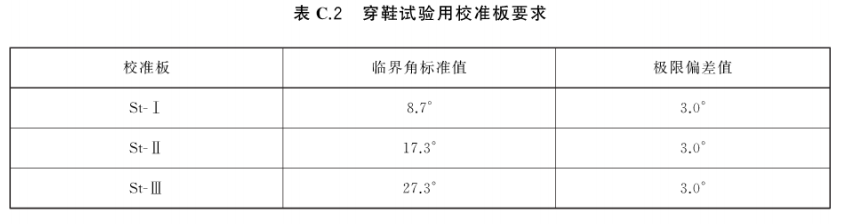

C2.2.2三塊穿鞋試驗校準板，見下表2
C2.2.3 洗滌劑溶液：用符合GB/T9985S 要求的洗滌劑配制，濃度為1g/L;
C2.2.4 20號機油。
C2.2.4 P400碳化硅砂紙。
C2.2.4 軟毛刷。

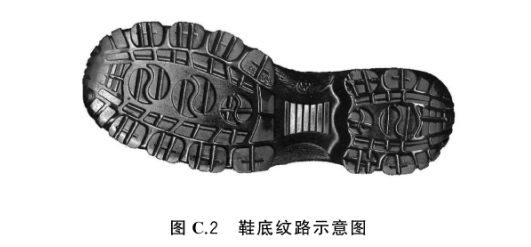

C2.2.4 測試用鞋：符合GB21148的II類全聚合材料中聚氨酯底（PU）低幫鞋，邵氏硬度（A型）為73±5，鞋底紋路與圖C2類似。首次使用之前，用P400碳化硅砂紙將鞋底全部均勻打磨一遍，使整個鞋底露出新面，用干凈的軟毛刷將粉末制干凈。
C.3試件
試件的面積大約為100cmX50 cm。
C.4校準
測試之前，兩個測試人員都應按C.5的步驟測地并計算出在三塊赤腳試驗用校準板上和三塊穿鞋 試驗用校準板上的臨界角平均值，若該平均值與該校準板的標準值之極差不大于表C.1或表C.2中的 極限偏差值.則可繼續進行測試.否則應尋找原因甚至更換測試人員。
儀器標準配置：
|
1 |
FHY-C防滑系數測定主機 |
1臺 |
|
|
2 |
水箱 |
1個 |
帶泵 |
|
3 |
橡膠水管 |
1卷 |
|
|
4 |
安全帶 |
1副 |
|
選配項：
|
1 |
赤腳試驗校準板 |
3塊 |
三種規格每種各1塊 |
|
2 |
穿鞋試驗校準板 |
3塊 |
三種規格每種各1塊 |
|
3 |
測試用鞋 |
2雙 |
|
