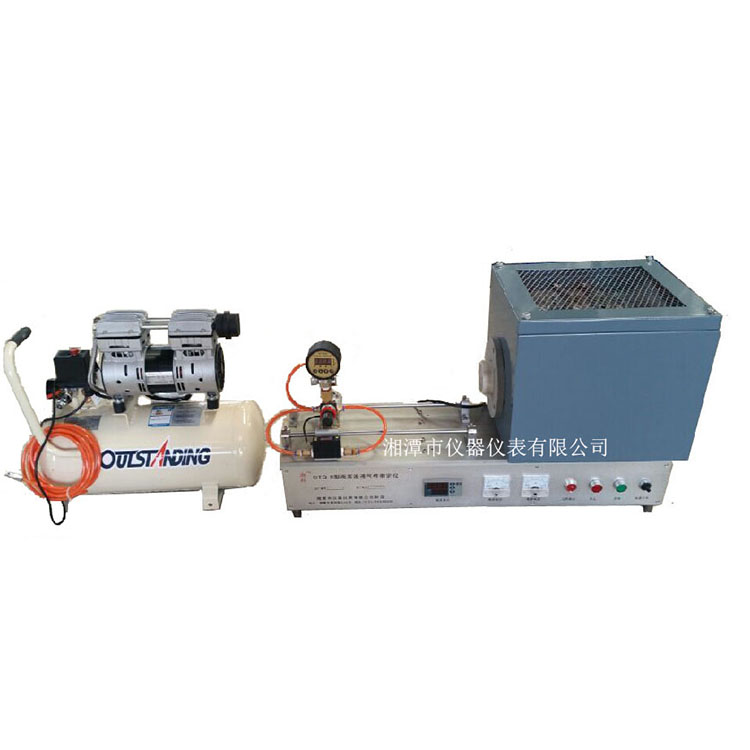

平板導熱系數儀湘潭湘科DTQ-II型殼高溫透氣性測定儀
一、湘科DTQ-II型殼高溫透氣性測定儀概述：
該型殼高溫透氣性測定儀適用于熔模鑄造型殼的透氣性能，滿足JB/T4153-1999型高透性方法以及HB5352.4-2004熔模鑄造型殼性能試驗方法第4部分：透氣性的測定。
二、湘科DTQ-II型殼高溫透氣性測定儀主要技術參數
|
名 稱 |
單 位 |
型 號 及 技 術 規 格 |
|
DTQ-II |
||
|
額定功率 |
KW |
8 |
|
額定電壓 |
V |
220 |
|
額定溫度 |
℃ |
1350 |
|
空爐升溫時間 |
分鐘 |
≤60 |
|
空爐損耗功率 |
KW |
≤2 |
|
電熱元件連接方法 |
|
全串聯 |
|
加熱元件規格 |
㎜ |
DG135/100/12/40,U型 |
|
爐膛尺寸（長×寬×高） |
㎜ |
Ф70×150 |
|
重 量 |
㎏ |
90 |
三：湘科DTQ-II型殼高溫透氣性測定儀工作原理：

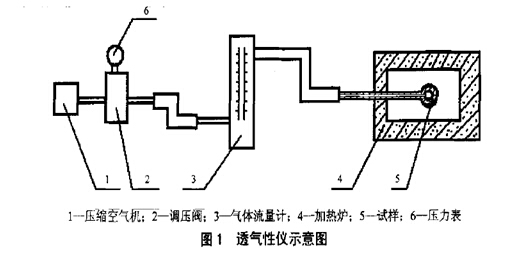

型殼透氣性測定儀，見圖1.
1、熔燒爐：最高使用溫度為1000°C
2、石英玻璃管：內徑6mm，外徑 8mm，長度400mm。
3、游標卡尺：量程為0mm~150mm，精度0.02mm。

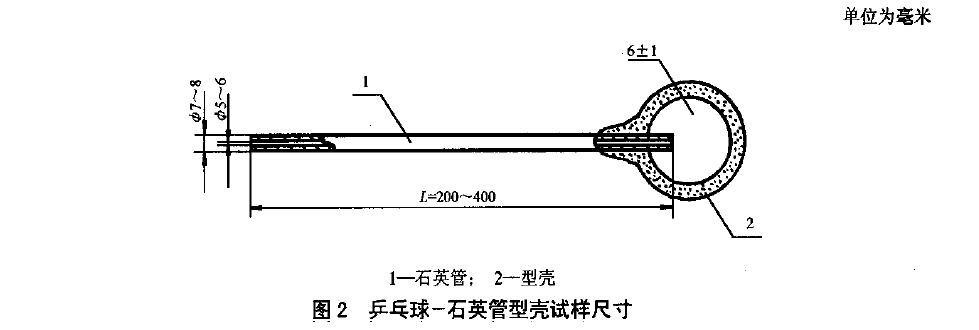

4、試樣：試樣形狀和尺寸見圖2。
試樣制備
⑴ 、取賽璐珞乒乓球一只，石英玻璃管一根，將管的一端加熱至250°C左右，趁熱插至乒乓球中心處，再用蠟（如蜂蠟）將乒乓球與玻璃管粘牢并封嚴。
⑵ 、將試樣模組按通用制殼工藝涂掛六層或按專用生產工藝的規定涂掛。
⑶ 、試樣自干24h后進行焙燒。在低于100°C入爐，先緩慢升溫至250°C~300°C，保溫一段時間，令乒乓球氣化，接著逐漸升溫至900°C（水玻璃，石英殼為750°C),保溫2h，降至300°C以下出爐。
⑷、試樣數量
有效試樣數量為3個。

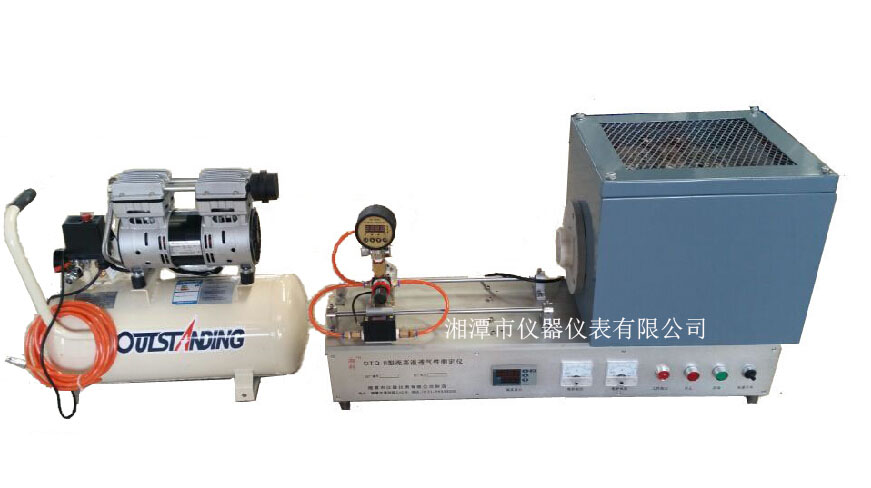

產品組成：
|
序號 |
|
數量 |
備注 |
|
1 |
DTQ-II測試主機 |
1臺 |
含電爐及電氣控制部分 |
|
2 |
無油空氣壓縮機 |
1臺 |
750W-30L |
|
3 |
氣體流量計 |
1個 |
MF4000系列 |
|
4 |
調壓閥 |
1個 |
|
|
5 |
U型硅碳棒 |
1套 |
已裝至電爐內 |
|
6 |
S分度號熱電偶 |
1支 |
|
|
7 |
石英管 |
1支 |
內徑6mm，長度400mm |
|
8 |
壓力儀表 |
1個 |
|
